Vous préparez la construction d’un plancher poutrelle-hourdis ? Vous cherchez un schéma clair pour comprendre comment les éléments s’assemblent ? Vous voulez un guide simple pour ne commettre aucune erreur structurelle ?
Cet article vous donne les informations essentielles. Vous y trouverez un tableau détaillé des composants et un plan de pose en 5 étapes pour réaliser un plancher solide et conforme aux normes de sécurité.
Schéma d’un Plancher Poutrelle-Hourdis et Tableau des Composants
Avant de démarrer, il faut bien comprendre le rôle de chaque pièce. Un plancher de ce type est un assemblage précis. Chaque élément a une fonction qui garantit la solidité de l’ensemble. Un schéma en coupe montre comment les hourdis reposent sur les poutrelles, comment le treillis est placé au-dessus, et comment la dalle de compression vient recouvrir le tout pour former une structure unique.
Le tableau ci-dessous résume les composants principaux, leur fonction et les points à surveiller lors de la mise en œuvre.
| Composant | Rôle principal | Points de vigilance |
|---|---|---|
| Poutrelle | C’est l’ossature portante du plancher. Elle supporte le poids des hourdis, de la dalle et des charges futures. | L’appui sur les murs doit être de 5 cm minimum. La portée maximale doit être validée par une étude. |
| Hourdis (Entrevous) | Il sert de remplissage entre les poutrelles et de coffrage pour couler le béton. Il peut être en béton, polystyrène ou bois. | Le type de hourdis (isolant ou non) impacte la performance thermique du plancher. |
| Treillis soudé | C’est l’armature métallique de la dalle. Il empêche le béton de fissurer et répartit les charges. | Il doit être surélevé sur des cales pour être bien enrobé par le béton. Le recouvrement entre panneaux est crucial. |
| Dalle de compression | C’est la couche de béton coulée sur les hourdis et le treillis. Elle lie tous les éléments et assure la rigidité finale du plancher. | L’épaisseur doit être de 4 à 5 cm minimum au-dessus des hourdis. |
| Chaînage périphérique | C’est une ceinture en béton armé qui entoure le plancher. Il assure la liaison solide entre le plancher et les murs porteurs. | Le ferraillage du chaînage doit être correctement connecté à celui du plancher. |
Le Guide de Pose en 5 Étapes Clés
La pose d’un plancher poutrelle-hourdis suit un ordre précis. Chaque étape conditionne la réussite de la suivante. Le respect de ce processus garantit non seulement la solidité de l’ouvrage, mais aussi sa conformité avec les règles de construction.
Étape 1 : Préparation et Pose des Étais
L’étaiement est une structure provisoire qui soutient le plancher pendant sa construction et le séchage du béton. Il est absolument essentiel pour éviter tout affaissement. La première chose à faire est de s’assurer que le sol sur lequel les étais reposeront est stable et capable de supporter la charge.
Il faut ensuite disposer les lignes d’étais perpendiculairement aux poutrelles. L’espacement entre chaque étai et entre chaque ligne dépend des recommandations du fabricant des poutrelles. En général, on compte un espacement de 1,30 m à 1,50 m. Le réglage de la hauteur doit être précis pour que le plancher soit parfaitement de niveau.

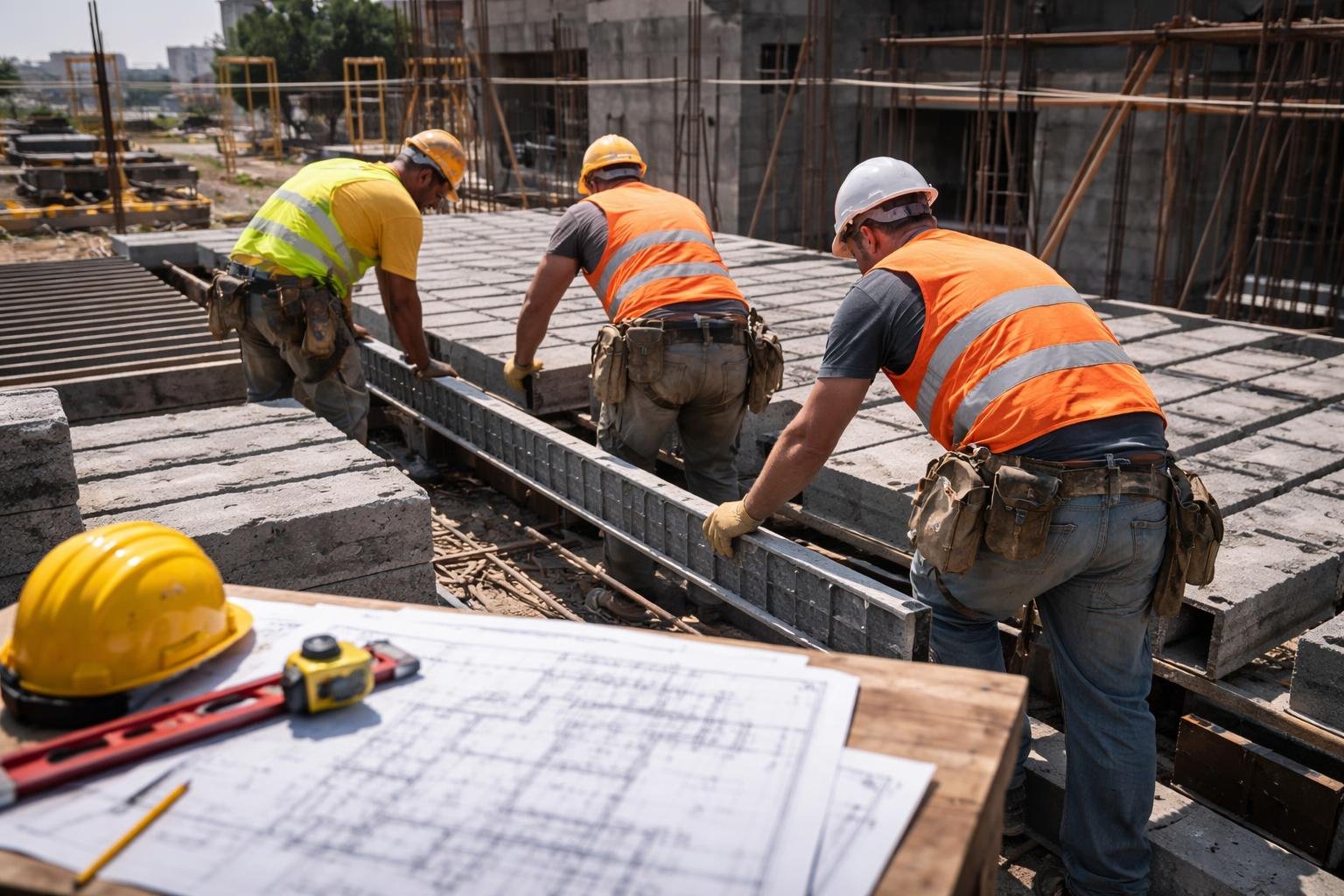

Étape 2 : Installation des Poutrelles
Les poutrelles sont les éléments porteurs. Elles se posent manuellement ou avec un engin de levage, selon leur poids. Elles doivent reposer sur les murs porteurs (l’arase) sur une profondeur minimale.
- L’appui minimum est de 5 cm de chaque côté.
- Le sens de pose est défini par le plan.
- L’entraxe, c’est-à-dire la distance entre les axes de deux poutrelles, est généralement de 60 cm. Il doit être respecté pour que les hourdis s’emboîtent correctement.
Un bon alignement et un espacement régulier sont nécessaires pour la suite des opérations. Utilisez un cordeau pour vérifier que tout est bien droit.
Étape 3 : Mise en Place des Hourdis (Entrevous)
Une fois les poutrelles en place, on pose les hourdis. Ces éléments s’emboîtent simplement entre les poutrelles. Ils servent de fond de coffrage pour la dalle de compression. On commence la pose par une extrémité du plancher et on avance rangée par rangée.
Les hourdis peuvent être en différents matériaux :
- Béton : les plus courants, solides et économiques.
- Polystyrène : plus légers et assurent une bonne isolation thermique. Ils sont souvent utilisés pour les planchers sur vide sanitaire ou en étage.
- Bois (aggloméré) : plus rares, utilisés dans des cas spécifiques.
Il est souvent nécessaire de faire des découpes dans les hourdis pour laisser passer les gaines électriques ou les tuyaux de plomberie. Ces réservations doivent être faites proprement pour ne pas fragiliser l’élément.
Étape 4 : Le Ferraillage (Treillis Soudé et Chaînage)
Le ferraillage est l’armature métallique qui renforce le béton. Il se compose principalement du treillis soudé et des aciers du chaînage périphérique. Le treillis soudé est une grille métallique que l’on déroule sur toute la surface du plancher.
Pour qu’il soit efficace, le treillis ne doit pas toucher les hourdis. Il faut le poser sur des cales en plastique ou en béton pour le maintenir à mi-hauteur de la future dalle. Les panneaux de treillis doivent se chevaucher sur une largeur d’au moins deux mailles pour assurer une bonne continuité. Le ferraillage du plancher doit être lié à celui du chaînage périphérique avec des équerres de liaison pour que la structure soit monolithique.
Étape 5 : Le Coulage de la Dalle de Compression
C’est la dernière étape de la construction du plancher. On coule une couche de béton sur toute la surface. Cette dalle a une épaisseur de 4 à 5 cm au-dessus des hourdis. Elle enrobe le treillis soudé et solidarise tous les éléments entre eux.
Le béton peut être préparé sur place avec une bétonnière ou livré par camion-toupie. Une fois le béton versé, il faut le tirer à la règle pour obtenir une surface plane et de niveau. La finition se fait à la taloche. Il faut ensuite attendre le séchage complet avant de pouvoir retirer les étais.
Points de Vigilance et Normes à Respecter (DTU)
La construction d’un plancher est un acte technique qui engage la sécurité d’un bâtiment. Il est donc encadré par des règles strictes. La principale norme à connaître est le DTU 13.3, qui concerne la mise en œuvre des planchers à poutrelles et entrevous.
Pour des projets importants ou complexes, le recours à un bureau d’étude béton est souvent nécessaire. C’est lui qui réalise les calculs de structure, définit la taille et le type de poutrelles, et fournit un plan de pose détaillé. C’est une garantie de sécurité pour estimer le coût des planchers lors d’une réhabilitation lourde.
Voici quelques erreurs fréquentes à éviter :
- Appui insuffisant des poutrelles : Moins de 5 cm d’appui sur un mur est dangereux.
- Absence de cales sous le treillis : Si le treillis touche les hourdis, il ne joue pas son rôle d’armature.
- Mauvaise liaison avec le chaînage : Le plancher risque de se désolidariser des murs.
- Oublier les rupteurs de ponts thermiques : Au niveau des murs extérieurs, ces éléments sont indispensables pour éviter les déperditions de chaleur.
Les 3 Points Clés pour un Plancher Réussi
Pour résumer, la réussite de votre plancher poutrelle-hourdis repose sur trois points fondamentaux. D’abord, le respect scrupuleux du plan de pose fourni par le bureau d’étude ou le fabricant. Ensuite, la qualité de la mise en œuvre à chaque étape, de l’étaiement au coulage. Enfin, la conformité aux normes, notamment le DTU.
En cas de doute, il est toujours préférable de faire appel à un professionnel. La solidité d’un plancher n’est pas un sujet sur lequel on peut se permettre de faire des approximations.
Questions Fréquentes (FAQ)
Quelle est la portée maximale d’un plancher poutrelle-hourdis ?
La portée dépend du type de poutrelle (béton armé ou précontraint) et des charges prévues. Les poutrelles standards peuvent atteindre jusqu’à 7 ou 8 mètres de portée. Pour des portées plus grandes, il faut des solutions techniques spécifiques. Seul un bureau d’étude peut valider la portée exacte pour votre projet.
Quelle épaisseur pour la dalle de compression ?
L’épaisseur standard est comprise entre 4 et 5 cm au-dessus des hourdis. Cette épaisseur est suffisante pour enrober correctement le treillis soudé et assurer la bonne répartition des charges.
Combien de temps faut-il attendre avant de retirer les étais ?
Le délai réglementaire est généralement de 28 jours. C’est le temps nécessaire pour que le béton atteigne environ 90% de sa résistance finale. Ce délai peut varier légèrement en fonction du type de béton et des conditions climatiques (température, humidité).
Un bureau d’étude est-il obligatoire ?
Il n’est pas toujours obligatoire pour les petits projets simples comme une terrasse ou un petit garage. Cependant, il est fortement recommandé dès que le plancher fait partie de la structure d’une habitation. Il engage sa responsabilité et vous fournit une assurance sur la solidité de l’ouvrage.
